In earlier sections (e.g., Section 8.1–Section 8.4), we introduced various models for image classification. In image classification tasks, we assume that there is only one major object in the image and we only focus on how to recognize its category. However, there are often multiple objects in the image of interest. We not only want to know their categories, but also their specific positions in the image. In computer vision, we refer to such tasks as object detection (or object recognition).



이전 섹션(예: 섹션 8.1–섹션 8.4)에서 이미지 분류를 위한 다양한 모델을 소개했습니다. 이미지 분류 작업에서는 이미지에 주요 객체가 하나만 있다고 가정하고 해당 범주를 인식하는 방법에만 집중합니다. 그러나 관심 있는 이미지에는 여러 개체가 있는 경우가 많습니다. 우리는 그들의 범주뿐만 아니라 이미지에서의 특정 위치도 알고 싶어합니다. 컴퓨터 비전에서는 객체 감지(또는 객체 인식)와 같은 작업을 참조합니다.



Object detection has been widely applied in many fields. For example, self-driving needs to plan traveling routes by detecting the positions of vehicles, pedestrians, roads, and obstacles in the captured video images. Besides, robots may use this technique to detect and localize objects of interest throughout its navigation of an environment. Moreover, security systems may need to detect abnormal objects, such as intruders or bombs.



객체 감지는 많은 분야에서 광범위하게 적용되었습니다. 예를 들어 자율주행차는 촬영한 영상에서 차량, 보행자, 도로, 장애물 등의 위치를 감지해 주행 경로를 계획해야 한다. 게다가 로봇은 이 기술을 사용하여 환경을 탐색하는 동안 관심 대상을 감지하고 위치를 파악할 수 있습니다. 또한 보안 시스템은 침입자나 폭탄과 같은 비정상적인 물체를 감지해야 할 수도 있습니다.



In the next few sections, we will introduce several deep learning methods for object detection. We will begin with an introduction to positions (or locations) of objects.



다음 몇 섹션에서는 객체 감지를 위한 몇 가지 딥 러닝 방법을 소개합니다. 객체의 위치(또는 위치)에 대한 소개부터 시작하겠습니다.



%matplotlib inline
import torch
from d2l import torch as d2l

위 코드는 Matplotlib을 사용하여 이미지와 그래프를 Jupyter Notebook에서 표시하는 설정을 수행하는 것입니다.

• %matplotlib inline: 이 코드는 Jupyter Notebook에서 Matplotlib의 그림을 노트북 셀 안에 직접 표시하도록 설정하는 명령입니다. 그래프나 이미지를 출력하면 노트북 안에서 바로 확인할 수 있게 됩니다.
• import torch: PyTorch 라이브러리를 가져오는 코드입니다.
• from d2l import torch as d2l: d2l (Dive into Deep Learning) 라이브러리에서 torch 모듈을 가져오는데, 이렇게 함으로써 d2l 라이브러리의 torch 모듈을 d2l이라는 이름으로 사용할 수 있게 됩니다. 이 라이브러리는 딥러닝과 관련된 여러 유용한 함수와 도구들을 제공합니다.





We will load the sample image to be used in this section. We can see that there is a dog on the left side of the image and a cat on the right. They are the two major objects in this image.



이 섹션에서 사용할 샘플 이미지를 로드합니다. 이미지의 왼쪽에는 개가 있고 오른쪽에는 고양이가 있는 것을 볼 수 있습니다. 이 이미지에서 두 개의 주요 객체입니다.



d2l.set_figsize()
img = d2l.plt.imread('../img/catdog.jpg')
d2l.plt.imshow(img);

위 코드는 d2l 라이브러리를 사용하여 이미지를 표시하는 과정을 수행하는 코드입니다.

• d2l.set_figsize(): Matplotlib 그래프의 크기를 설정하는 함수입니다. d2l 라이브러리의 set_figsize() 함수를 호출하여 그래프의 크기를 미리 정의된 기본 크기로 설정합니다.
• img = d2l.plt.imread('../img/catdog.jpg'): 이미지 파일을 읽어와 변수 img에 저장합니다. 이미지 파일은 ../img/catdog.jpg 경로에서 읽어옵니다. d2l.plt.imread() 함수는 이미지 파일을 NumPy 배열로 변환하여 반환합니다.
• d2l.plt.imshow(img): Matplotlib의 imshow() 함수를 사용하여 이미지를 표시합니다. img에 저장된 NumPy 배열 이미지를 그래프 상에 표시합니다. 이 때, 이미지는 해당 경로의 파일을 읽어온 것이므로 이 코드는 경로에 해당하는 이미지를 출력합니다.

14.3.1. Bounding Boxes



In object detection, we usually use a bounding box to describe the spatial location of an object. The bounding box is rectangular, which is determined by the x and y coordinates of the upper-left corner of the rectangle and the such coordinates of the lower-right corner. Another commonly used bounding box representation is the (x,y)-axis coordinates of the bounding box center, and the width and height of the box.



객체 감지에서 우리는 일반적으로  bounding box를 사용하여 객체의 공간적 위치(spatial location)를 설명합니다. 경계 상자 bounding box는 직사각형이며 직사각형의 왼쪽 위 모서리의 x 및 y 좌표와 오른쪽 아래 모서리의 이러한 좌표에 의해 결정됩니다. 일반적으로 사용되는 또 다른 경계 상자 bounding box 표현은 경계 상자 bounding box 중심의 (x,y)축 좌표와 상자의 너비 및 높이입니다.



Here we define functions to convert between these two representations: box_corner_to_center converts from the two-corner representation to the center-width-height presentation, and box_center_to_corner vice versa. The input argument boxes should be a two-dimensional tensor of shape (n, 4), where n is the number of bounding boxes.



여기서 우리는 이 두 가지 표현 사이를 변환하는 함수를 정의합니다. box_corner_to_center는 두 모서리 표현에서 중앙 너비 표현으로 변환하고 box_center_to_corner는 그 반대로 변환합니다. 입력 인수 상자는 모양이 (n, 4)인 2차원 텐서여야 합니다. 여기서 n은 경계 상자의 수입니다.



#@save
def box_corner_to_center(boxes):
    """Convert from (upper-left, lower-right) to (center, width, height)."""
    x1, y1, x2, y2 = boxes[:, 0], boxes[:, 1], boxes[:, 2], boxes[:, 3]
    cx = (x1 + x2) / 2
    cy = (y1 + y2) / 2
    w = x2 - x1
    h = y2 - y1
    boxes = torch.stack((cx, cy, w, h), axis=-1)
    return boxes

#@save
def box_center_to_corner(boxes):
    """Convert from (center, width, height) to (upper-left, lower-right)."""
    cx, cy, w, h = boxes[:, 0], boxes[:, 1], boxes[:, 2], boxes[:, 3]
    x1 = cx - 0.5 * w
    y1 = cy - 0.5 * h
    x2 = cx + 0.5 * w
    y2 = cy + 0.5 * h
    boxes = torch.stack((x1, y1, x2, y2), axis=-1)
    return boxes

위 코드는 바운딩 박스 좌표 변환에 사용되는 두 개의 함수를 정의하는 코드입니다.

1. box_corner_to_center(boxes): 이 함수는 주어진 바운딩 박스의 좌표를 (상단 왼쪽, 하단 오른쪽) 형식에서 (중심, 너비, 높이) 형식으로 변환하는 역할을 합니다.
   • 입력: boxes는 바운딩 박스의 좌표를 나타내는 텐서입니다. 각 행은 (상단 왼쪽 x, 상단 왼쪽 y, 하단 오른쪽 x, 하단 오른쪽 y) 형식으로 된 좌표를 가지고 있습니다.
   • 출력: 변환된 바운딩 박스의 좌표를 나타내는 텐서입니다. 각 행은 (중심 x, 중심 y, 너비, 높이) 형식으로 된 좌표를 가지고 있습니다.
2. box_center_to_corner(boxes): 이 함수는 주어진 바운딩 박스의 좌표를 (중심, 너비, 높이) 형식에서 (상단 왼쪽, 하단 오른쪽) 형식으로 변환하는 역할을 합니다.
   • 입력: boxes는 바운딩 박스의 좌표를 나타내는 텐서입니다. 각 행은 (중심 x, 중심 y, 너비, 높이) 형식으로 된 좌표를 가지고 있습니다.
   • 출력: 변환된 바운딩 박스의 좌표를 나타내는 텐서입니다. 각 행은 (상단 왼쪽 x, 상단 왼쪽 y, 하단 오른쪽 x, 하단 오른쪽 y) 형식으로 된 좌표를 가지고 있습니다.
3.

We will define the bounding boxes of the dog and the cat in the image based on the coordinate information. The origin of the coordinates in the image is the upper-left corner of the image, and to the right and down are the positive directions of the x and y axes, respectively.



좌표 정보를 기반으로 이미지에서 강아지와 고양이의 경계 상자를 정의합니다. 이미지에서 좌표의 원점은 이미지의 왼쪽 위 모서리이고 오른쪽과 아래는 각각 x축과 y축의 양의 방향입니다.



# Here `bbox` is the abbreviation for bounding box
dog_bbox, cat_bbox = [60.0, 45.0, 378.0, 516.0], [400.0, 112.0, 655.0, 493.0]

위 코드에서는 개와 고양이의 바운딩 박스 좌표를 리스트로 정의하고 있습니다.

• dog_bbox: 개의 바운딩 박스 좌표입니다. 각 값은 순서대로 (상단 왼쪽 x, 상단 왼쪽 y, 하단 오른쪽 x, 하단 오른쪽 y) 형식으로 바운딩 박스의 좌표를 나타냅니다.
• cat_bbox: 고양이의 바운딩 박스 좌표입니다. 각 값은 순서대로 (상단 왼쪽 x, 상단 왼쪽 y, 하단 오른쪽 x, 하단 오른쪽 y) 형식으로 바운딩 박스의 좌표를 나타냅니다.

이렇게 정의된 바운딩 박스 좌표는 이미지에서 개와 고양이 객체의 위치를 나타내기 위해 사용될 수 있습니다.





We can verify the correctness of the two bounding box conversion functions by converting twice.



두 번 변환하여 두 경계 상자 변환 함수의 정확성을 확인할 수 있습니다.



boxes = torch.tensor((dog_bbox, cat_bbox))
box_center_to_corner(box_corner_to_center(boxes)) == boxes

tensor([[True, True, True, True],
        [True, True, True, True]])

위 코드는 바운딩 박스 좌표 변환 함수를 사용하여 변환 전과 변환 후의 좌표가 동일한지 확인하는 작업을 수행합니다.

1. boxes 텐서를 정의합니다. 이는 개와 고양이의 바운딩 박스 좌표가 포함되어 있습니다.
2. box_corner_to_center 함수를 사용하여 바운딩 박스 좌표를 (상자의 중심, 너비, 높이) 형식으로 변환합니다.
3. 변환된 좌표를 box_center_to_corner 함수를 사용하여 다시 (상단 왼쪽 x, 상단 왼쪽 y, 하단 오른쪽 x, 하단 오른쪽 y) 형식으로 변환합니다.
4. 마지막으로 변환된 좌표와 원래 좌표 boxes가 동일한지 비교합니다.

즉, 이 코드는 바운딩 박스 좌표 변환 함수들이 서로 상호 호환되는지 검증하는 과정을 나타냅니다. 만약 변환 함수들이 정확하게 작동하고 서로 호환된다면, 변환 전과 후의 좌표는 동일해야 합니다.



Let’s draw the bounding boxes in the image to check if they are accurate. Before drawing, we will define a helper function bbox_to_rect. It represents the bounding box in the bounding box format of the matplotlib package.



정확한지 확인하기 위해 이미지에 경계 상자를 그려 봅시다. 그리기 전에 도우미 함수 bbox_to_rect를 정의합니다. matplotlib 패키지의 경계 상자 형식으로 경계 상자를 나타냅니다.



#@save
def bbox_to_rect(bbox, color):
    """Convert bounding box to matplotlib format."""
    # Convert the bounding box (upper-left x, upper-left y, lower-right x,
    # lower-right y) format to the matplotlib format: ((upper-left x,
    # upper-left y), width, height)
    return d2l.plt.Rectangle(
        xy=(bbox[0], bbox[1]), width=bbox[2]-bbox[0], height=bbox[3]-bbox[1],
        fill=False, edgecolor=color, linewidth=2)

위 코드는 바운딩 박스 좌표를 Matplotlib의 형식으로 변환하는 함수인 bbox_to_rect를 정의합니다.

• bbox: 변환할 바운딩 박스 좌표입니다.
• color: Matplotlib에서 사용할 선의 색상입니다.

이 함수는 바운딩 박스의 좌표를 (상단 왼쪽 x, 상단 왼쪽 y, 하단 오른쪽 x, 하단 오른쪽 y) 형식에서 Matplotlib 형식인 ((상단 왼쪽 x, 상단 왼쪽 y), width, height) 형식으로 변환합니다. 변환된 정보를 바탕으로 plt.Rectangle을 생성하여 반환합니다. 이 때 선의 색상과 선의 굵기 등을 설정하여 시각적인 효과를 부여합니다. 반환된 객체는 그래프에 추가하여 바운딩 박스를 시각적으로 나타낼 수 있습니다.

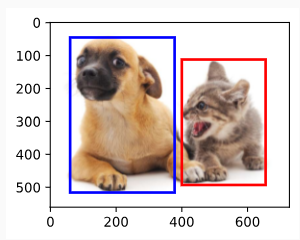

After adding the bounding boxes on the image, we can see that the main outline of the two objects are basically inside the two boxes.



이미지에 테두리 상자를 추가한 후 두 개체의 주요 윤곽선이 기본적으로 두 상자 안에 있음을 알 수 있습니다.



fig = d2l.plt.imshow(img)
fig.axes.add_patch(bbox_to_rect(dog_bbox, 'blue'))
fig.axes.add_patch(bbox_to_rect(cat_bbox, 'red'));

위 코드는 Matplotlib를 사용하여 이미지 위에 바운딩 박스를 그리는 예시입니다.

• fig = d2l.plt.imshow(img): 이미지를 플로팅합니다.
• fig.axes.add_patch(bbox_to_rect(dog_bbox, 'blue')): 강아지 바운딩 박스를 파란색 선으로 그립니다.
• fig.axes.add_patch(bbox_to_rect(cat_bbox, 'red')): 고양이 바운딩 박스를 빨간색 선으로 그립니다.

이렇게 하면 bbox_to_rect 함수를 사용하여 바운딩 박스를 Matplotlib의 Rectangle로 변환하고, 해당 Rectangle 객체를 이미지 위에 추가하여 바운딩 박스를 시각적으로 표시할 수 있습니다.

14.3.2. Summary

• Object detection not only recognizes all the objects of interest in the image, but also their positions. The position is generally represented by a rectangular bounding box.
  개체 감지는 이미지에서 관심 있는 모든 개체뿐만 아니라 해당 개체의 위치도 인식합니다. 위치는 일반적으로 직사각형 경계 상자로 표시됩니다.


• We can convert between two commonly used bounding box representations.
  일반적으로 사용되는 두 가지 경계 상자 표현 간에 변환할 수 있습니다.



14.3.3. Exercises

1. Find another image and try to label a bounding box that contains the object. Compare labeling bounding boxes and categories: which usually takes longer?
2. Why is the innermost dimension of the input argument boxes of box_corner_to_center and box_center_to_corner always 4?
